Fenêtres, lanterneau et aérations : découper la tôle du fourgon et rendre l’ouverture étanche

Une fenêtre ou un lanterneau, c'est un trou dans une tôle qui ne rouille pas encore. Bien fait, le trou devient de la lumière et de l'air. Mal fait, il devient une fuite et un point de rouille caché derrière l'isolant. Cette page suit l'ordre réel du geste : choisir, tracer, découper, protéger, coller, tester. Elle part de ce que nous avons posé sur Isaac, Jane et Leonard.

Faites ces ouvertures avant d'isoler. L'isolant se pose ensuite autour du cadre. Le détail de la paroi isolée est dans Pont thermique et pare-vapeur.

Avant de toucher la tôle : trois vérifications

L'autorisation du constructeur. La fiche RTI03.5.1 de 2018, appliquée à nos trois dossiers, autorisait la découpe de la cabine ou de la traverse près des ancrages de ceinture « sous la réserve d'obtenir une autorisation délivrée par le constructeur du véhicule, ou de justification de résistance ». La fiche du 18 mars 2026 est plus nette : « il est interdit de souder, meuler, découper, ou perforer toutes traverses ou renforts, sauf autorisation du constructeur ». Elle cite la « découpe de toit » et la « découpe latérale » parmi les cas où cet accord écrit est exigé.

Le vitrage. Toute vitre ajoutée doit être en verre ou en plastique homologué, avec un marquage visible. Les fiches de 2018 et du 5 octobre 2023 toléraient un vitrage non homologué sur un lanterneau ou un compartiment sanitaire. La fiche de 2026 ne le tolère plus que pour un petit vitrage en plastique, de moins de 200 cm², hors du champ de vision du conducteur. Achetez donc un lanterneau marqué. Le choix est détaillé dans Choisir ses baies et son lanterneau. La fiche de 2018 imposait aussi deux consignes :

• une fenêtre qui s'ouvre « par projection » (elle bascule vers l'extérieur) demande une étiquette au tableau de bord : « vérifier la fermeture des fenêtres avant de prendre la route » ;
• un vitrage plastique demande une information à l'utilisateur : pas de solvant, type alcool, pour le nettoyer.

Le modèle exact, en main. Commandez la fenêtre avant de tracer. La cote de découpe vient de sa notice, pas d'une photo. Sur Leonard, les portes arrière s'ouvrent à 270°. Il a fallu des fenêtres arrière compatibles avec cet angle. Sur Isaac, le suivi de dépenses porte une ligne « Erreur fenêtre » de 80 € et des frais de changement de fenêtre de 130 €. Une fenêtre se vérifie sur le véhicule avant de se commander.

Placer l'ouverture

Une ouverture occupe aussi de la place sur le toit ou la paroi. Sur Leonard, le lanterneau est au milieu du toit. Il a fallu poser deux panneaux solaires de 210 W, un de chaque côté, au lieu de grands panneaux comme sur Isaac. Posez lanterneau et panneaux ensemble sur le plan du toit avant de couper.

Regardez la paroi depuis l'intérieur. Repérez chaque renfort et chaque longeron. L'ouverture doit tomber entre eux. Si elle en coupe un, vous êtes dans le cas de l'autorisation constructeur.

Une baie peut aussi servir d'issue de secours. La fiche de 2018 demandait au moins 2 500 cm², avec un côté d'au moins 45 cm, sur une face sans la porte d'accès. Les issues de secours cotées sur nos trois plans dépassaient largement ce seuil. Les chiffres sont dans Normes VASP : ce que le texte exige vraiment.

Le pas à pas de la découpe

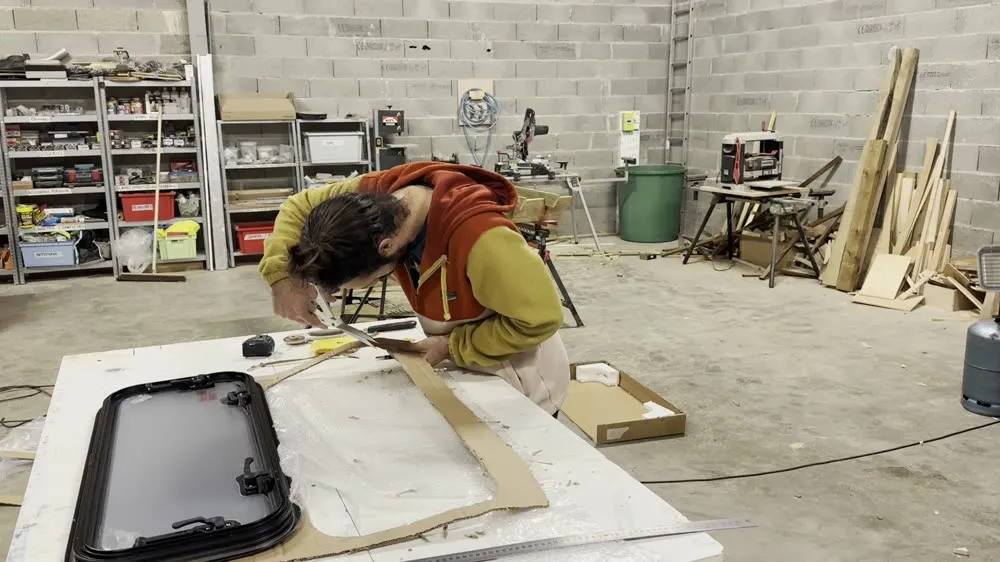

1. Faire un gabarit

Découpez la forme de l'ouverture dans du carton. Posez le gabarit sur la paroi. Vous voyez tout de suite si l'ouverture tombe bien entre les renforts, et si elle est droite par rapport à la ligne du véhicule.

2. Tracer

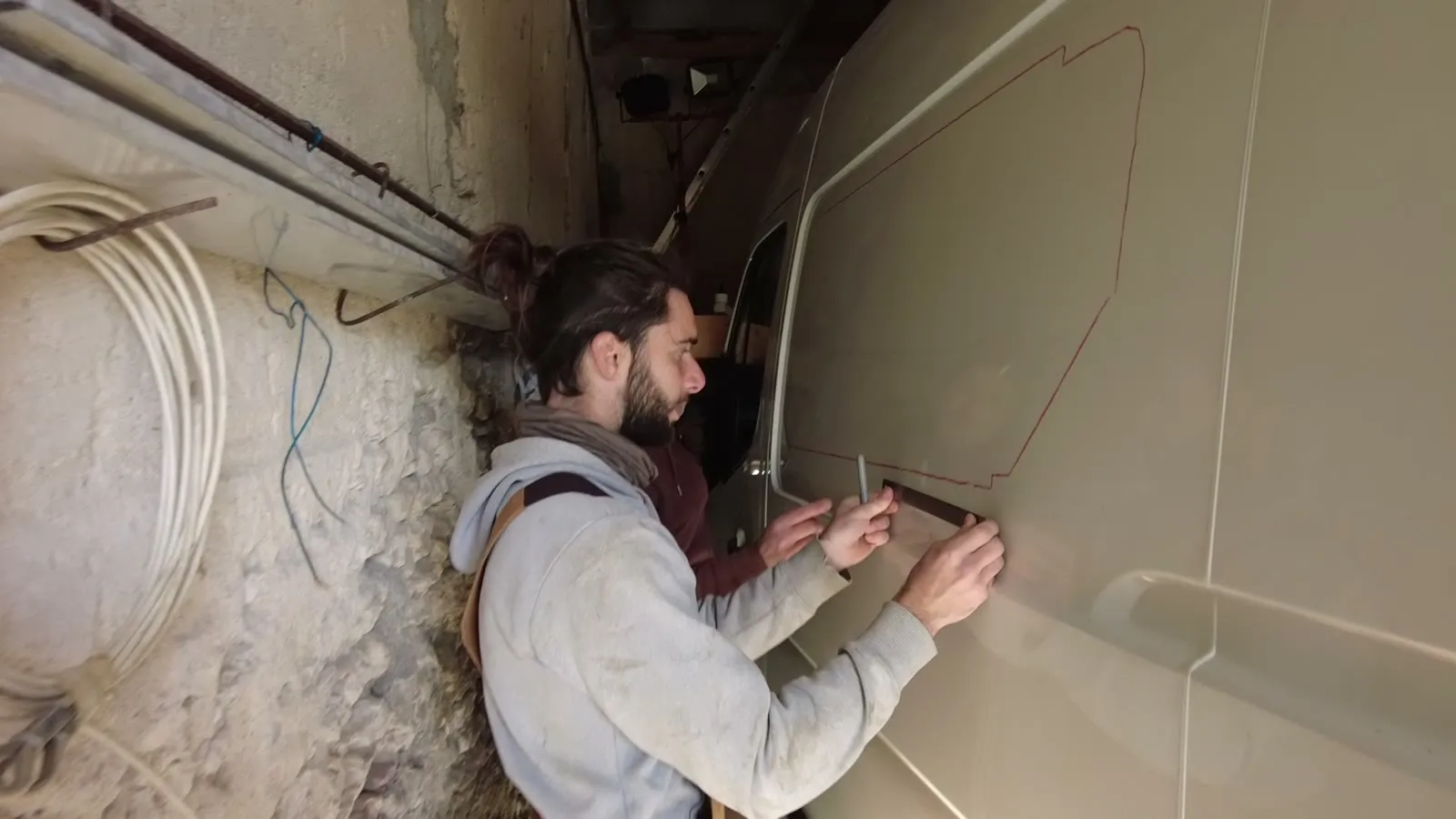

Reportez le contour du gabarit au marqueur sur la tôle. Prenez les angles à l'équerre. Mesurez les diagonales : si elles sont égales, le rectangle est d'équerre. Tracez aussi depuis l'intérieur pour vérifier que les deux tracés se rejoignent. Un ruban de masquage autour du trait protège la peinture de la semelle de la scie.

3. Percer les angles

Percez chaque angle à la scie cloche, au rayon prévu par la notice de la fenêtre. Un angle arrondi évite une amorce de fissure dans la tôle. Il donne aussi un trou de départ pour la lame.

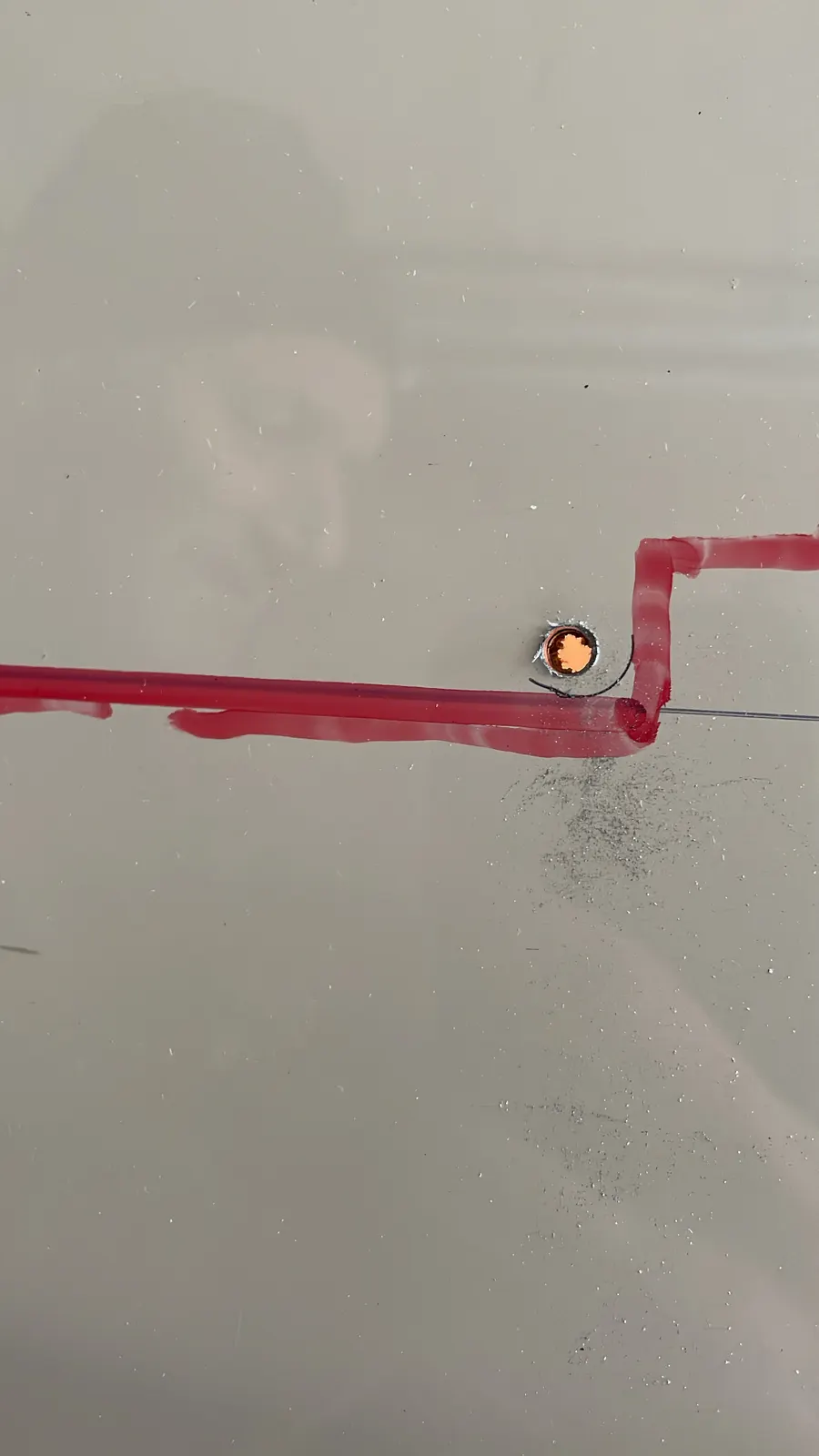

Sur Isaac : le trou de départ percé dans l'angle du tracé, avant la scie sauteuse.

4. Découper

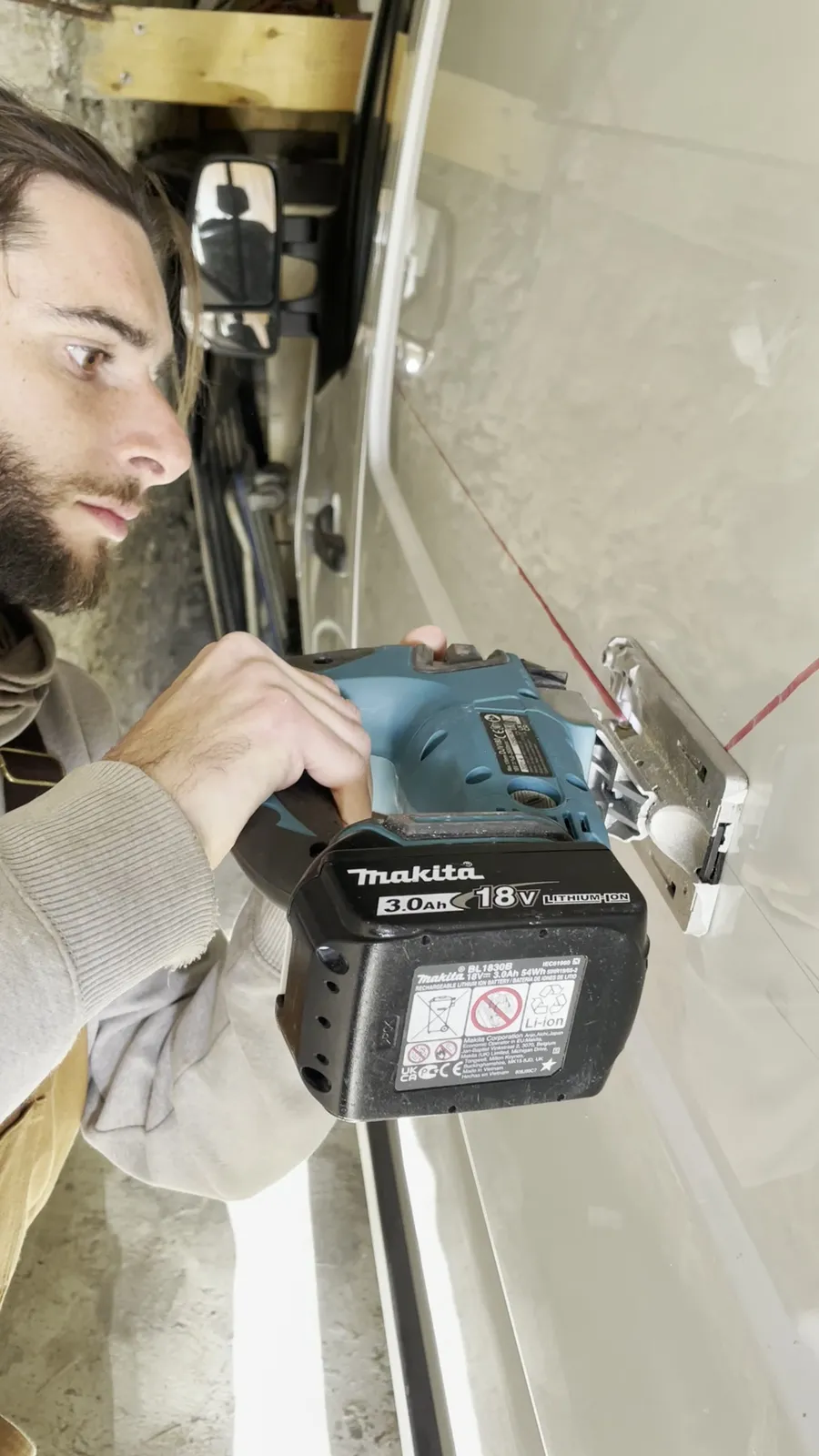

Découpez à la scie sauteuse, avec une lame pour le métal. Restez juste à l'intérieur du trait. Un trou trop grand ne se rattrape pas. Un trou un peu petit se reprend à la lime. Travaillez à deux : une personne tient la pièce qui se détache pour qu'elle ne tombe pas et ne torde pas la tôle. Portez lunettes et protections auditives.

5. Protéger les chants contre la rouille

Le bord coupé est du métal nu. C'est là que la rouille démarre. Ébavurez le bord à la lime. Dépoussiérez et dégraissez. Passez un antirouille puis une peinture sur tout le chant. Laissez sécher selon la notice du produit avant de poser quoi que ce soit.

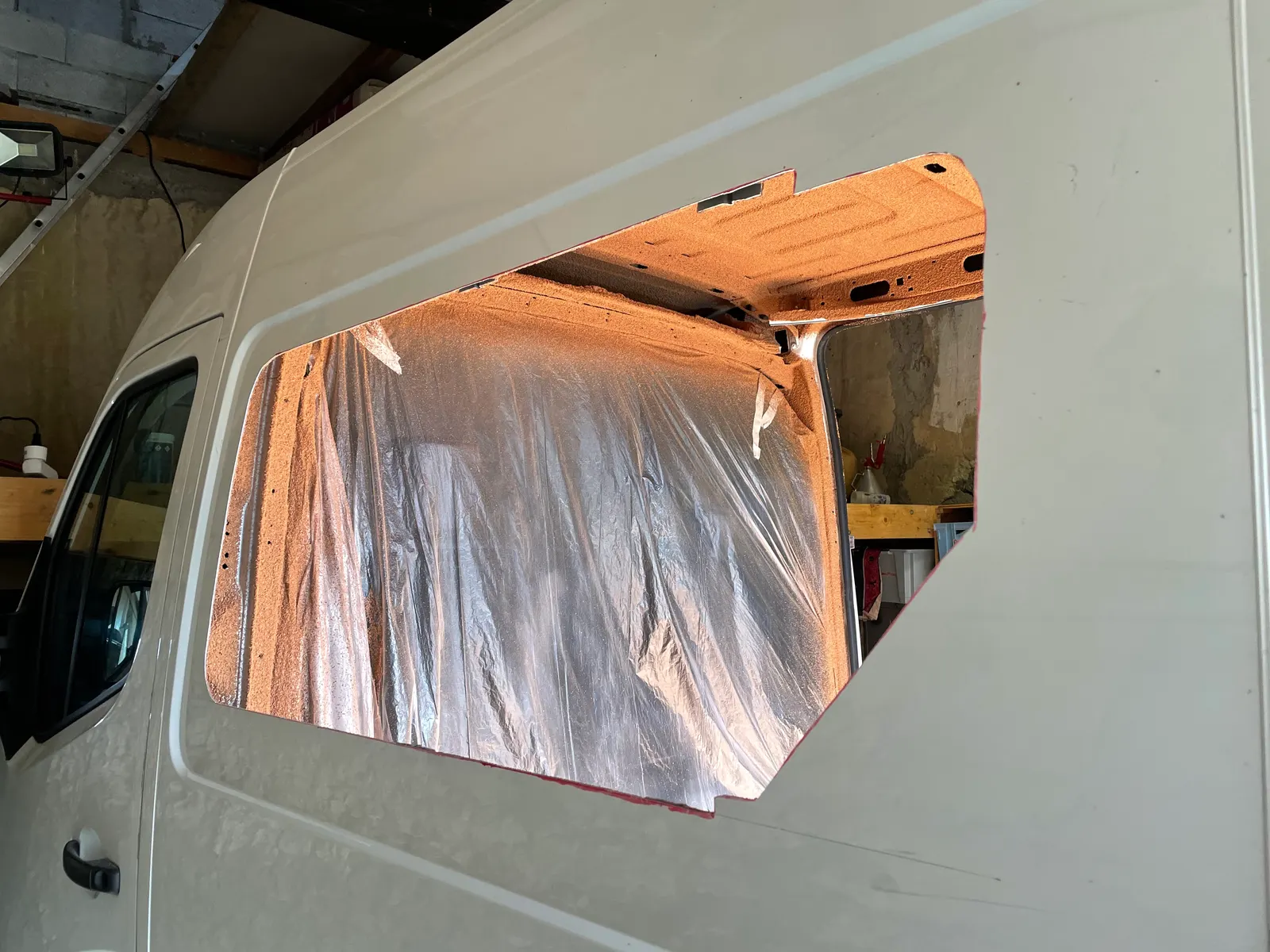

L'ouverture d'Isaac après découpe. Le film plastique protège l'intérieur de la limaille.

6. Présenter le cadre à sec

Posez la fenêtre et son cadre sans colle. Vérifiez que tout entre sans forcer et que les vis tombent au bon endroit. Selon le modèle, un contre-cadre en bois à l'intérieur rattrape l'épaisseur de la paroi isolée. Sur Leonard, la baie latérale Carbest a un cadre intérieur qui fait moustiquaire et occultant.

7. Coller et étancher

Le jour de la pose, nettoyez et dégraissez la tôle et le cadre. Appliquez le produit de préparation prévu par le fabricant du mastic. Posez un cordon continu, sans trou, puis serrez le cadre. Respectez la température de pose et le temps de séchage de la notice. Pas de pluie pendant ce temps.

Sur Isaac, la commande du 12 janvier 2022 donne la liste exacte des produits utilisés :

Les produits d'étanchéité d'Isaac

Produit (libellé de la facture)	Quantité	Prix TTC
Sikaflex 552 AT	1	15,99 €
SikaFlex 555, colle vitrage	3	54,60 €
Sika Aktivator 205, 30 ml	1	7,50 €
SikaLastomer 710 TX, butyle	2	18,20 €
Total		96,29 €

Chaque produit a sa notice : support, primaire, temps de séchage. Lisez celle du fabricant de votre fenêtre ou de votre lanterneau. Elle indique le mastic qu'il accepte.

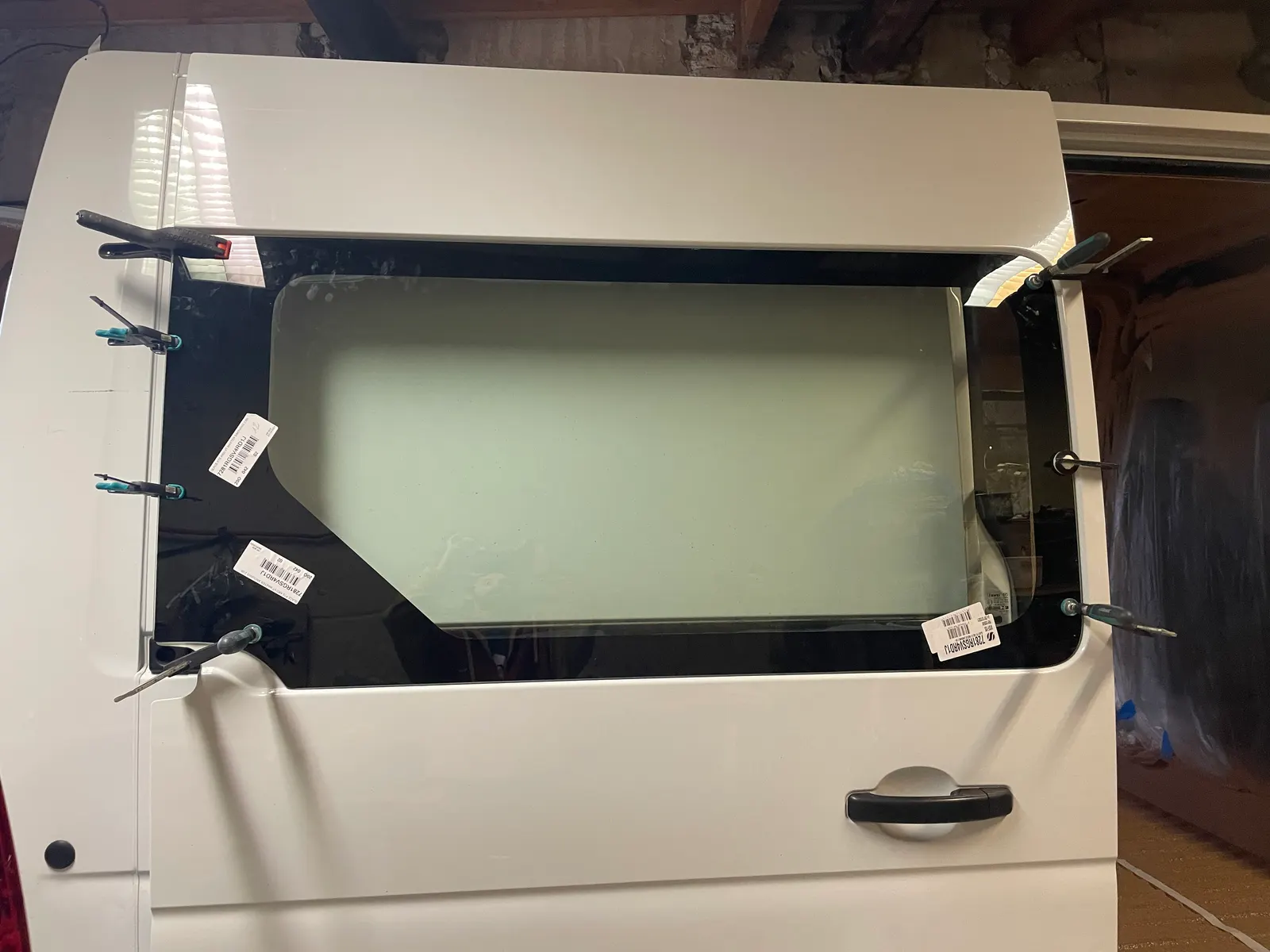

Sur Isaac : la fenêtre tenue par des serre-joints pendant que le mastic sèche.

Tester l'étanchéité au jet d'eau

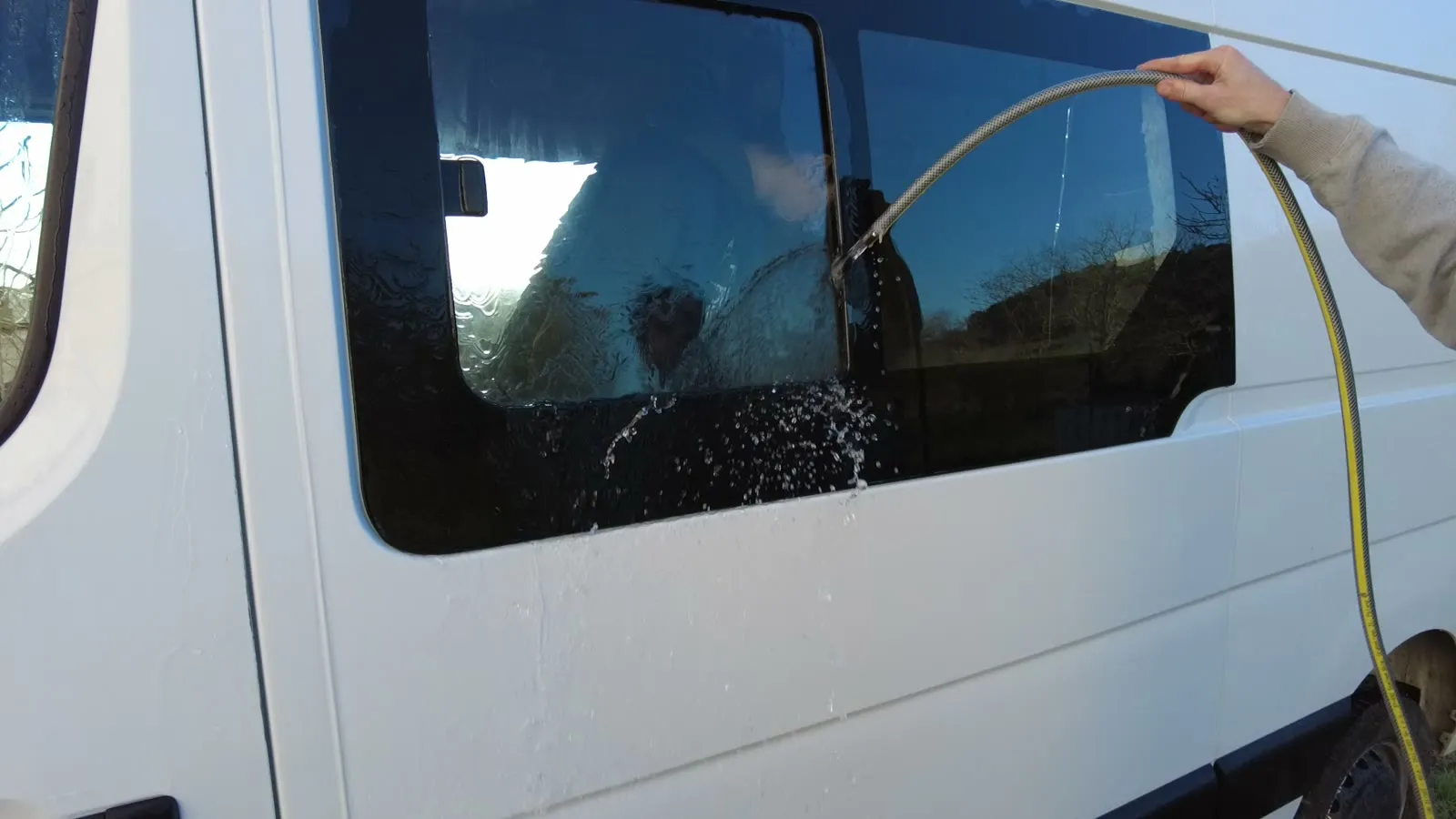

Une fois le mastic sec, arrosez. Nous l'avons fait au tuyau d'arrosage, sur les fenêtres latérales et sur le toit, panneau solaire posé. Une personne arrose dehors. L'autre regarde dedans, autour du cadre, avant de poser l'isolant. Une goutte trouvée à ce stade se reprend tout de suite. Une goutte trouvée sous l'habillage coûte un démontage.

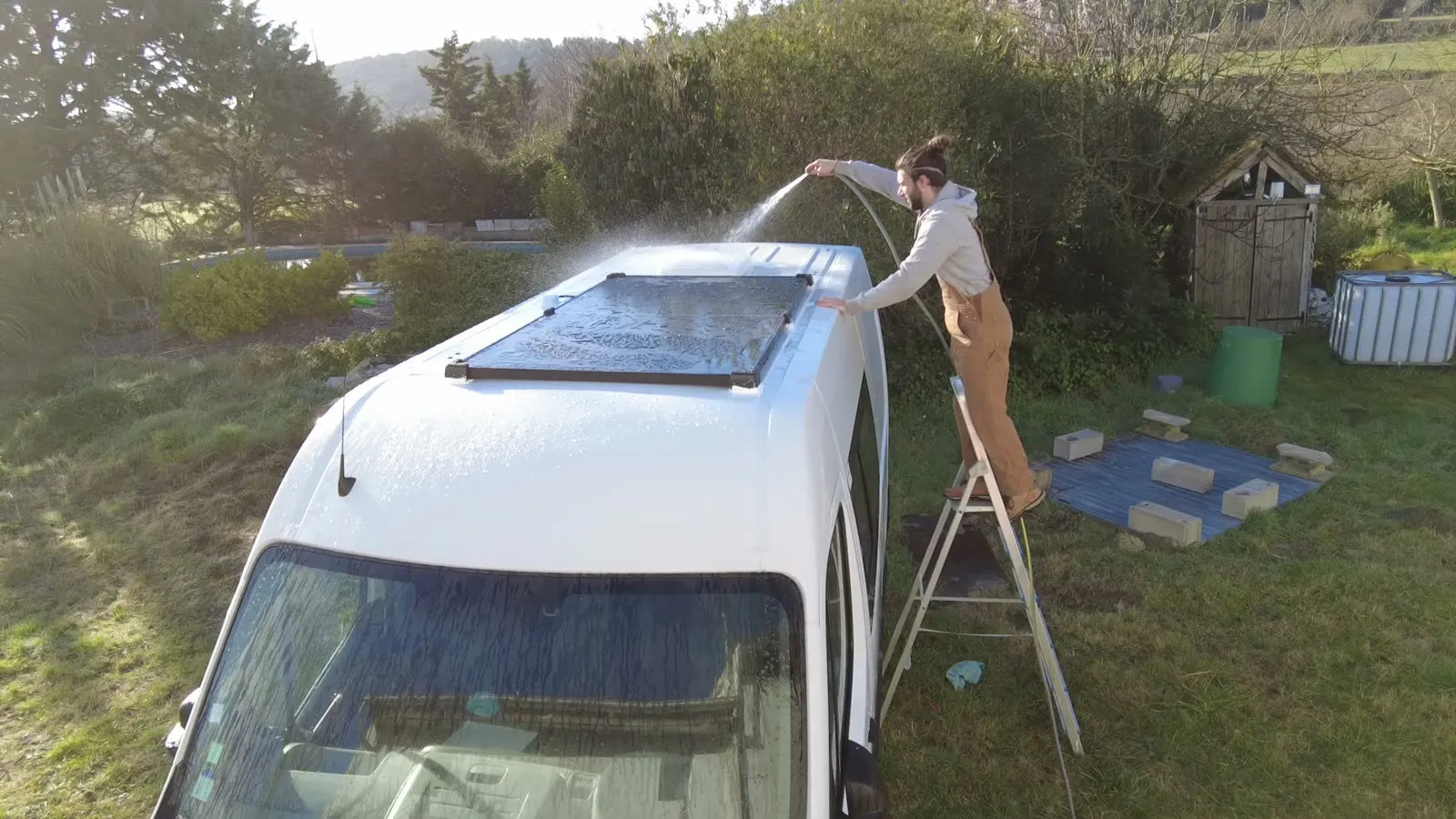

Arrosez longtemps, sur chaque côté, et commencez par le bas. Puis montez sur le toit et faites pareil autour du lanterneau, du passe-toit et des fixations du panneau solaire.

L'étanchéité se surveille ensuite dans le temps. Le mastic vieillit au soleil et au froid. Le contrôle régulier est décrit dans Entretenir un van aménagé.

La ventilation exigée : lanterneau et grilles

Les ouvertures ne servent pas qu'à la lumière. Elles portent la ventilation permanente du van, contrôlée au moment de l'homologation.

Nos trois déclarations de transformation la décrivent noir sur blanc. Leonard et Isaac : « Pose d'un lanterneau à aération permanente et grille d'aération sur la porte latérale ». Jane : « Un lanterneau à aération permanente ». Sur Isaac, le lanterneau a aussi un ventilateur.

La fiche de 2018 exigeait la conformité à la norme EN 721, qui fixe la ventilation de sécurité des véhicules habitables. Pour un particulier, un organisme agréé l'atteste : Qualigaz ou Bureau Veritas. Sur nos trois certificats Qualigaz, la case « ventilations / aération : NF EN 721 » est cochée, à côté de « issue de secours : NF EN 1646-1 ». Le contrôle gaz vérifie donc aussi vos aérations. Présentez le van avec lanterneau et grilles déjà posés. Le prix de ce contrôle est détaillé dans Coût du certificat Qualigaz.

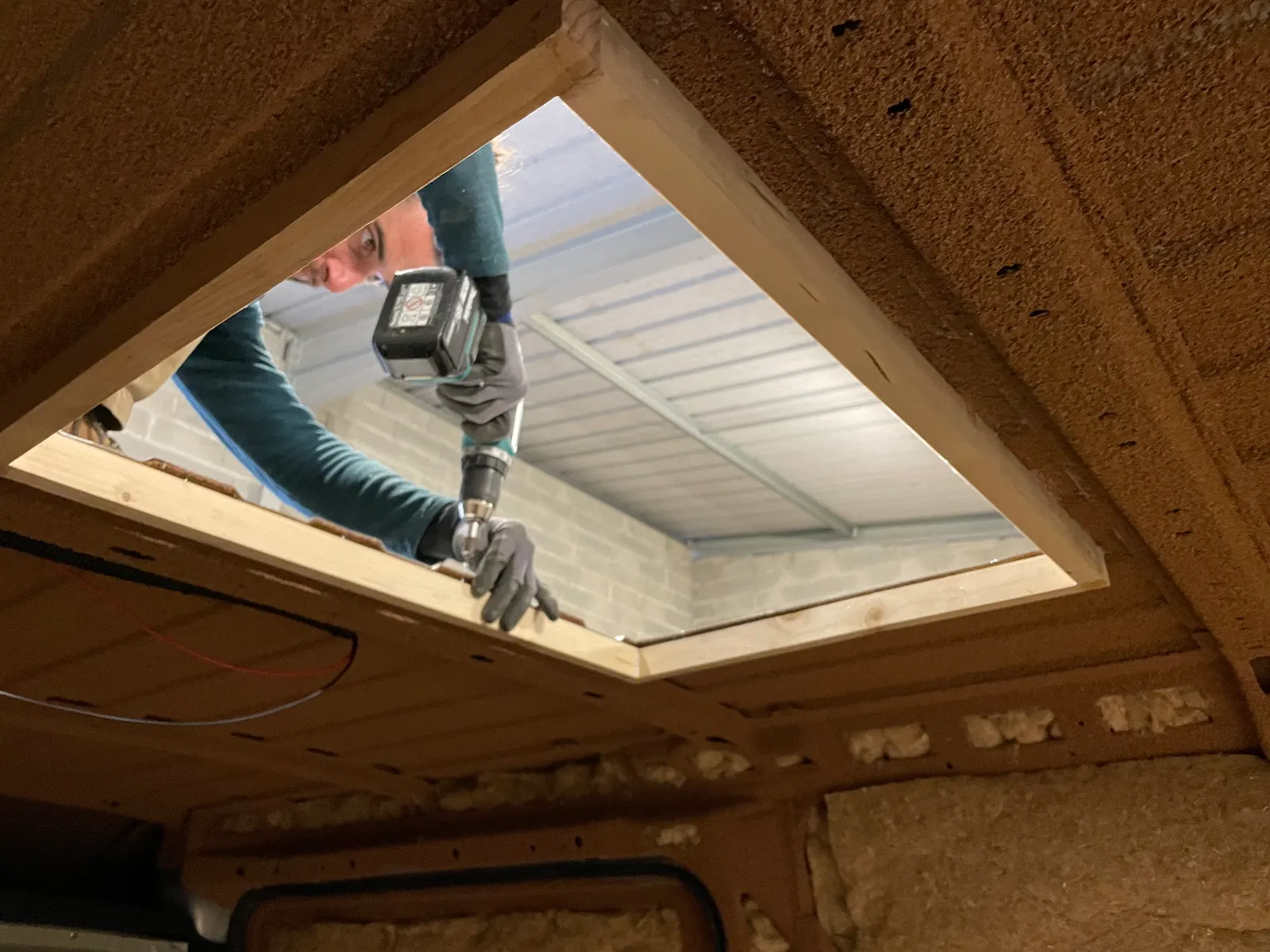

Le cadre du lanterneau de Leonard, vissé depuis l'intérieur.

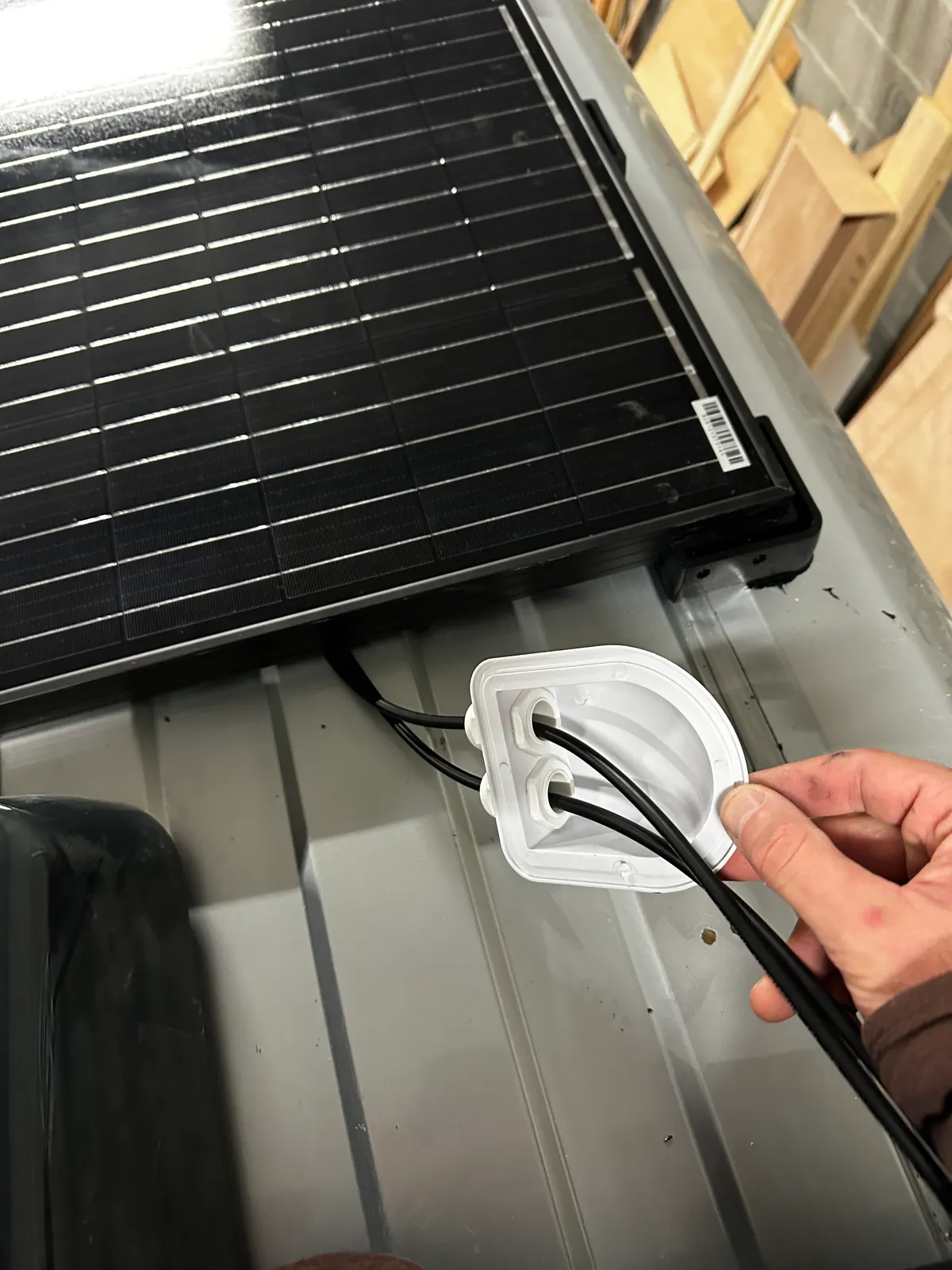

Le passe-câble du panneau solaire de Leonard. Comme une fenêtre, il se colle au mastic et se teste à l'eau.

Faire chiffrer vos surfaces d'aération. La norme EN 721 fixe les surfaces de ventilation haute et basse selon la taille du véhicule. Avant de percer les grilles, demandez à Qualigaz ou à Bureau Veritas les valeurs qu'ils contrôleront sur votre van. Notez la réponse par écrit. Le placement des grilles est détaillé dans Placer ses aérations. Vérifiez aussi la checklist VASP avant le rendez-vous.

Et le plancher

Le plancher ferme la boîte par le bas. Sur nos chantiers, il est resté simple. Isaac a reçu un lino, acheté 276 € le 16 mars 2022. Leonard a un sol en lames PVC, payé 60 €. Avant de percer le plancher pour une fixation ou un passage, regardez sous le véhicule. Un câble, une durite ou un réservoir peut passer juste dessous.

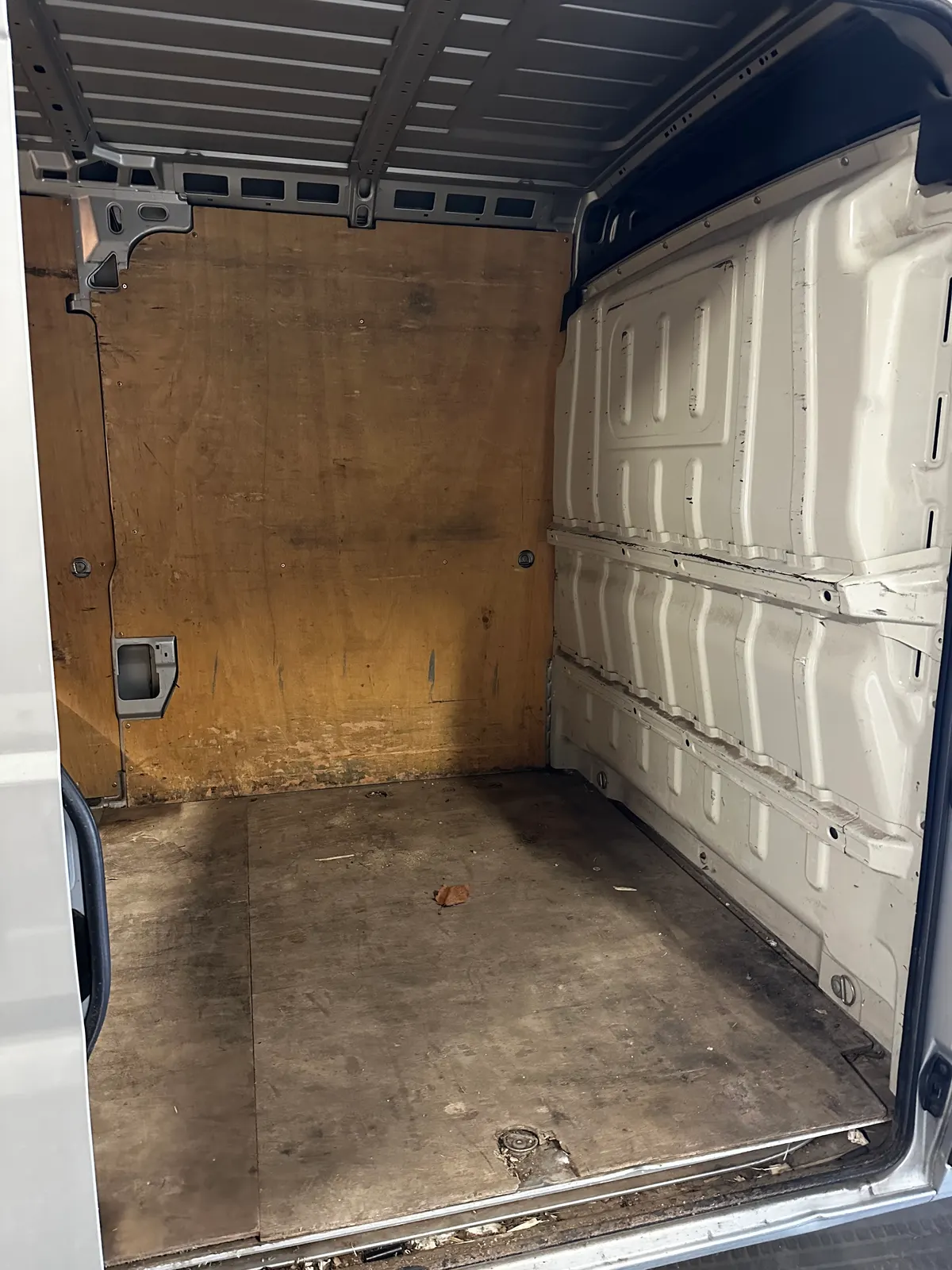

Leonard : le contreplaqué du plancher présenté à l'arrière.

Ce que ça change pour votre chantier

1. Demandez l'autorisation du constructeur tôt dès qu'une découpe touche le toit, une paroi latérale ou un renfort. Comptez plusieurs semaines.
2. Commandez la fenêtre avant de tracer, et vérifiez son marquage d'homologation.
3. Placez lanterneau et panneaux solaires sur le même plan de toit.
4. Gabarit, traçage dedans et dehors, angles à la scie cloche, puis découpe à l'intérieur du trait.
5. Protégez chaque chant coupé avant de poser le cadre.
6. Testez au jet d'eau avant d'isoler, puis surveillez le mastic chaque année.
7. Faites valider vos surfaces d'aération par l'organisme qui fera le contrôle.
